与650V器件相比,不寻常的750V额定值为400V或500V电池和总线应用提供了更多的设计余量,与公司第三代产品相比,其改进意味着“ gen4 750V晶体管优于Gen3 630V晶体管”,UnitedSiC vp工程设计Anup Bhalla告诉《电子周刊》-参见下表。
例如,改进的单位晶胞具有减小的Rds(on)/面积,从而导致更小的管芯。然后,为了将热量从较小的模具中散出,已通过切换到高级烧结模具附接来改善热传递。罗恩随温度的升高略有下降(见表)。积分二极管的压降<1.75V。
技术产生 | 第四代 | 第三代 |
标称部分 | 6mΩ,750伏 | 7mΩ,650V |
最大值 | 750V | 650V |
RT的典型Ron | 6毫欧 | 6.7毫欧 |
罗恩(175°C)/罗恩(25°C) | 2.08 | 1.6 |
Qrr在400V,1400A / us | 462nC | 840nC |
Etot在400V,55A,RT,HB | 560兆焦耳 | 840兆焦耳 |
室温下的短路时间 | 8毫秒 | 3毫秒 |
在RT时通过了10us的体二极管浪涌电流 | 1,570A | 773A |
RthJC(°C / W)典型/最大 | 0.21 / 0.27 | 0.15 / 0.19 |
相对模具尺寸 | 0.65 | 1个 |

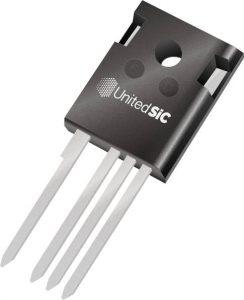

共有四个初始器件,有18mΩ和60mΩ的选项,以及三或四引脚TO247封装的选择。Bhalla表示:“全世界都不会放过这些软件包,尤其是三引脚版本。请注意,“您可以从其中吸收大量热量。我们至少试图使人们达到四线制,这几乎使转换损失减少了一半。”–四线版本的栅极驱动电路具有单独的源极连接。
